塑料顆粒行業用
蜂窩式電捕焦器是一種碳素化工除塵裝置，用于回收煤氣和焦?fàn)t煤氣中的焦油，同時除塵、水霧等雜質，達到物料回收與氣體凈化的雙重效果。塑料顆粒行業用蜂窩式電捕焦器是焦化廠和炭化廠的除塵設備，也用于化肥、城市燃?xì)?、冶金、建材、陶瓷等多種場合凈化，起到捕集粗煤氣中焦油的作用。
塑料顆粒行業用
蜂窩式電捕焦器安裝位置：
1.進、出氣開關完整關閉，并安裝盲板。
2.打開保險開關，下焦油氨排放開關，所有連接管閥和人孔都打開，其它開關關閉。
3.整流器輸出端和暈極應該接地。裝置及保護屏的接地電阻不大于4ω；
4.向密封罐中注入滿水；
5.檢查蜂巢電捕集器，去除設備胎腔內雜物。
6.電暈電極不接觸沉淀電極。
7.絕緣子表面無裂紋、脫落。

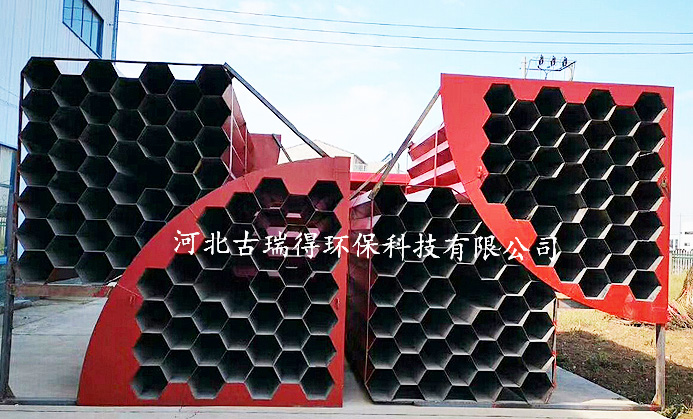

塑料顆粒行業用蜂窩式電捕焦器結構及優點:蜂窩結構和管道結構一樣，是把通道的截面由圓變?yōu)檎呅?。鄰接六邊形共享一條邊，也是中間有六個正六邊形。蜂巢面板采用2~3毫米鋼板，可以滿足工藝和機械強度的要求。蜂巢式電捕器具有結構緊湊合理、不需要電力場空穴、有效空間利用率高、重量輕、耗鋼量少、捕集性能好等優點。
三種電捕焦油器的結構比較
（1）同心圓電捕焦油器由數個不同直徑的鋼板圓筒組成，以同一垂直軸為圓心，并以同一間距套在一起而組成沉淀極。由于電暈極之間的同性相斥．會使電場出現空位小空洞，即場強洞穴。易造成氣體在洞穴中短路流失，降低捕集效果，同時，同心圓電捕焦油器的制造精度要求高、安裝調試極為嚴格，在制造、安裝和運輸中較易使同心度、水平度和垂直度產生變化，均會造成陰陽極之間或其它部件間產生放電現象，難以達到要求的電壓，直接影響焦油的捕集效率，還易使電瓷瓶擊穿毀壞。因場強的電壓變化值為400V/mm，所以，陰陽極間即使出現1mm的偏差，其場強電壓的變化值可高達400V。同心圓電捕焦油器具有流通面積大、氣體流速低和耗鋼材少等優點。
（2）管式電捕焦油器由鋼管與電暈線單獨組成電場，其場強電壓取決于鋼管的半徑，其值為400R。由于管式電捕焦油器在每個管截面內形成等極間距電場，而管與管之間則是空位，由管板盲區堵住這些空穴，這降低了圓筒內有效空間的利用率，減少了凈化通道的截面積。這種型式的電捕焦油器的鋼材耗量較大，但由于具有制造容易、等極間距電場、材料易得和安裝調試比較方便等優點.廣泛應用于大中型氣體凈化廠。
（3）塑料顆粒行業用蜂窩式電捕焦器的蜂窩式與管式的結構相同，是將通道截面由圓形改為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊形所共用。用2～3mm的鋼板制成的蜂窩板即可滿足工藝和機械強度的要求。由于塑料顆粒行業用蜂窩式電捕焦器具有結構緊湊合理、沒有電場空穴、有效空間利用率高、重量輕、耗鋼材少和捕集特性好等優點,但存在制造難度大．在運輸安裝過程中易產生誤差等缺點。隨著設備制造工藝水平的提高，塑料顆粒行業用蜂窩式電捕焦器的優點會越來越受到人們的重視，必將逐步取代同心圓式和管式電捕焦油器。
