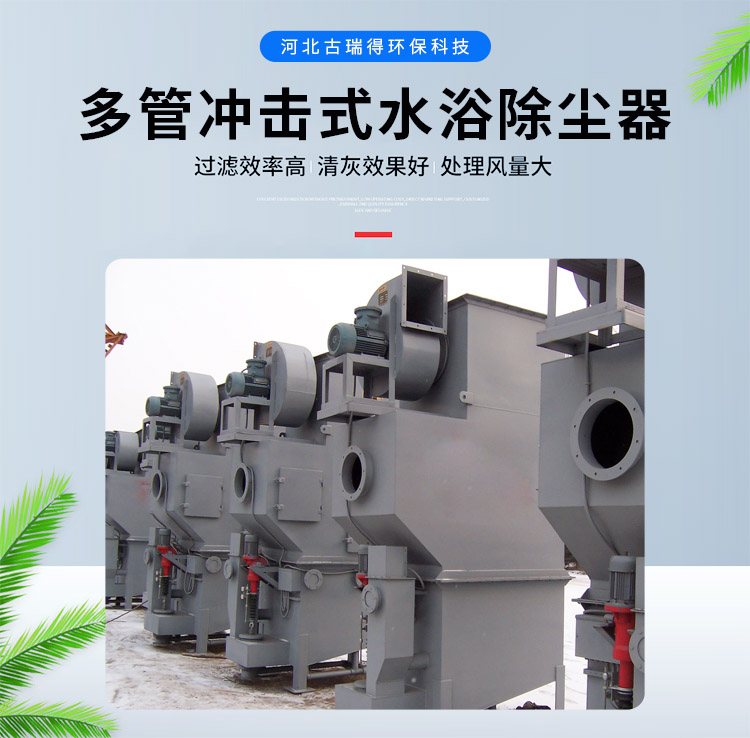

【產品介紹】
多管沖擊式水浴除塵器的主要由進出風管、分配送風管噴頭、擋灰板組成上箱體，由泥漿斗，噴水管等組成下箱體。分為上、下箱體兩大部分，上箱體包括：進出風管、分配送風管、兩道擋水板、噴頭、離心風機等。（Ⅰ型不包括離心風機）；下箱體包括：泥漿斗、噴水管等。另外裝有：電動推桿、液體控制儀、電磁閥和U型壓差計等。
【工作原理】
多管沖擊式水浴除塵器當含塵氣體由進風口進入除塵器后，大面粗顆粒的粉塵被擋灰板阻擋下落，較小的粉塵則隨著氣流一同進入聯體箱。此時，含塵氣流經送風管經較高的速度從噴口處噴出，因而沖擊液面撞擊激起大量的泡沫和水滴。
當生產中的廢氣由上箱體的進風口進入到除塵器內部后，由擋灰板負責把較大面積的粉塵擋在外面，再經過除塵布袋的篩選阻留后，較小粉塵跟隨氣流一同流入聯體箱。粉塵和氣流再由高速旋轉從噴口處被噴出，由于慣性直接撞擊到液面形成大量水滴，從而達到凈化空氣的目的。被凈化后的潔凈空氣在負壓的作用下，通過擋水板去除塵水霧， 終于風機口排出。
當設備里存儲的水使用一段時間后，其中會摻雜很多粉塵，需要及時 換，而推動桿是起到這樣一個作用，推動桿一端會連接有一個活塞，當推動桿提起活塞時，摻雜粉塵的污水通過排水口被排出，污水排放干凈后，水位控制系統會自動提示開啟電磁閥，干凈的水會再將底部沖洗干凈。再關閉排污口，將整個上箱體裝滿水后再關閉電磁閥，整個過程順利完成了。
【適用范圍】
多管沖擊式水浴除塵器適用于干凈化非纖維性，無腐蝕性的溫度不高于300℃的含塵氣體。適用于冶金、煤炭、化工、鑄造、發電、建筑材料及耐火材料等企業。在用于具有粘性的生石灰運輸系統中的除塵亦能獲得很好的效果，這是該機組的又一突出優點。溢流箱的水封高度是按機組分霧室內負壓不大于400毫米水柱或正壓不大于150毫米水柱設計的，非此使用條件，需另行設計溢流箱。

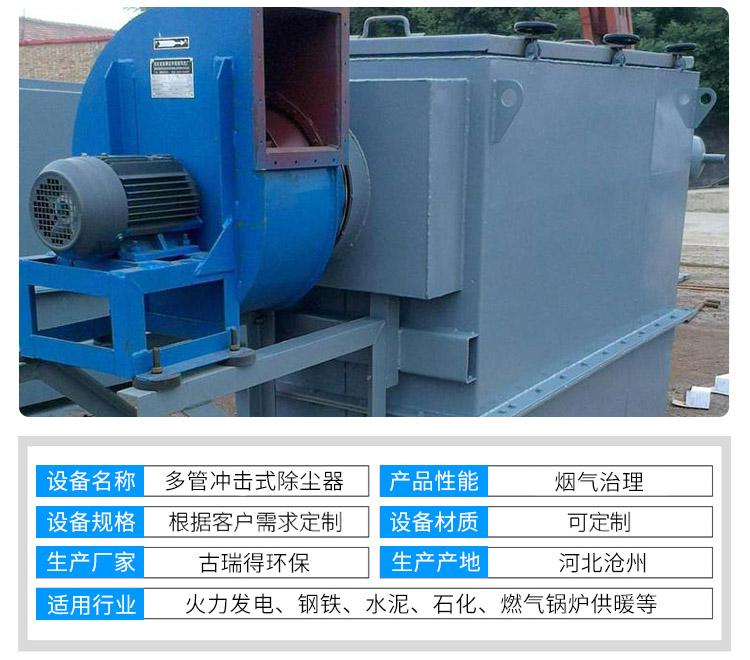

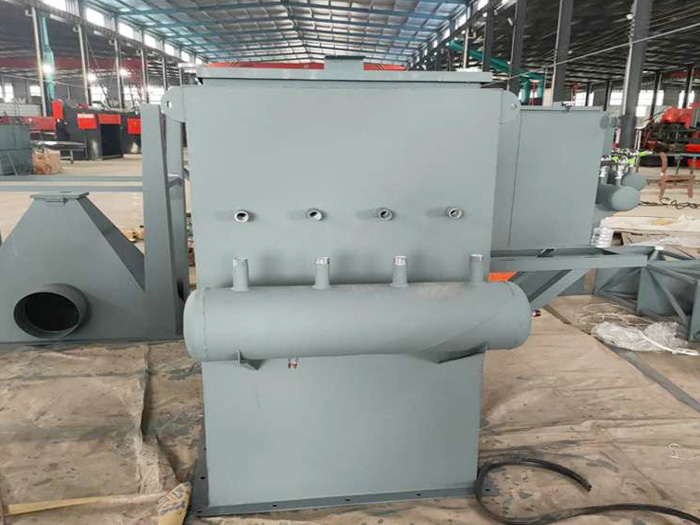

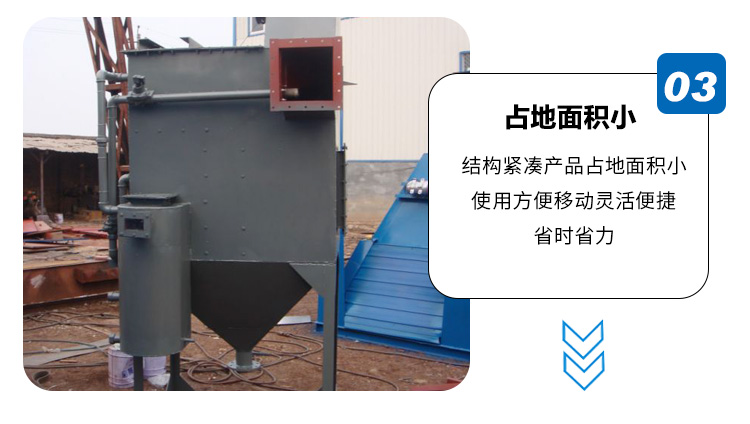

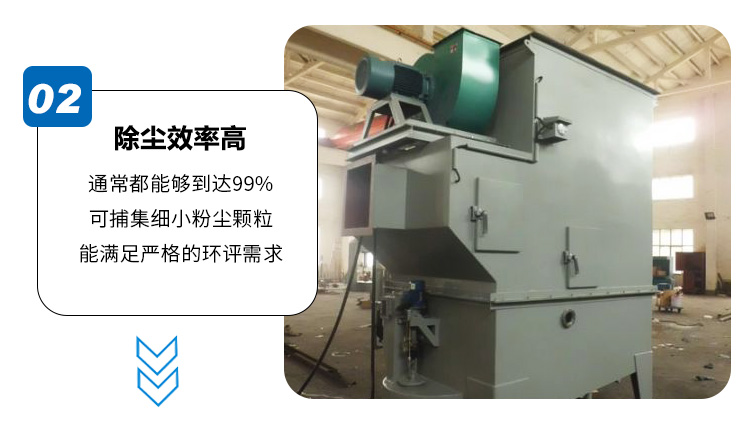

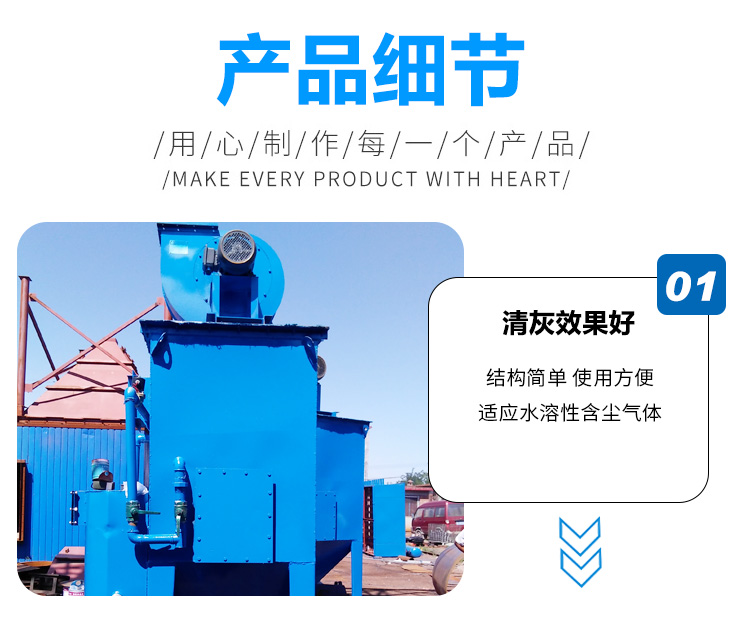

【總體結構】多管沖擊式水浴除塵器分為上、下箱體兩大部分：

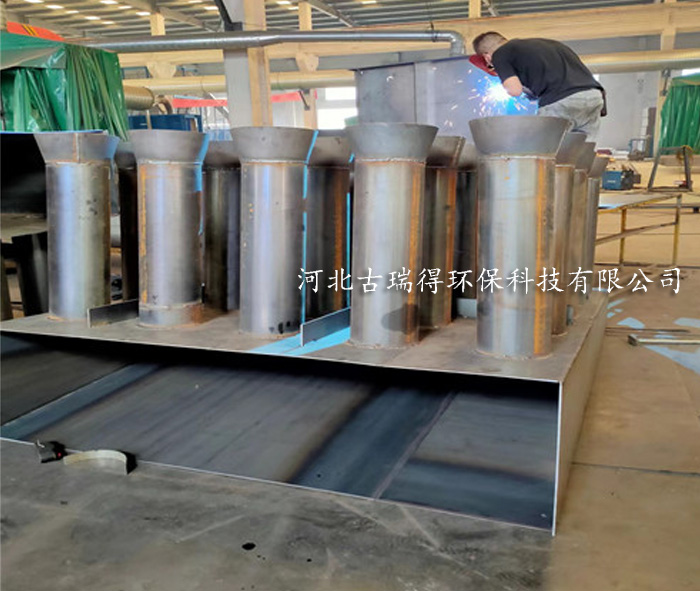

上箱體包括：進出風管、分配送風管、兩道擋水板、噴頭、離心風機等。（Ⅰ型不包括離心風機）
下箱體包括：泥漿斗、噴水管等。
該除塵器另外裝有：電動推桿、液體控制儀、電磁閥和U型壓差計等。
整體而言，多管除塵器機芯由導向器、旋風子、排氣管等，采用陶瓷或鑄鐵材料制成，當含塵氣體進入除塵器入口，通過導向器，于旋風子內部旋轉，在離心力的作用下，粉塵和氣體分離，粉塵降落在集塵箱內，經鎖氣器排出。
【技術參數】
| 型號規格 | 風速（m/s） | 處理風量（m3/h） | 阻力（kg/m2） | 耗水量（t/h） | 效率（%） | 外型尺寸（長×寬×高） | 重量 |
| CCJ/A-5 | 18 | 5000 | 100-160 | 0.16 | 99 | 1568×1284×3124 | 809 |
| CCJ/A-7 | 7000 | 0.23 | 1568×1634×3240 | 1058 |
| CCJ/A-10 | 10000 | 0.33 | 1568×2012×3579 | 1212 |
| CCJ/A-14 | 14000 | 0.46 | 1956×2600×4828 | 2430 |
| CCJ/A-20 | 20000 | 0.66 | 2573×2600×4828 | 3370 |
| CCJ/A-30 | 30000 | 0.98 | 3279×2600×4828 | 4132 |
| CCJ/A-40 | 40000 | 1.32 | 4200×2250×5196 | 5239 |
| CCJ/A-60 | 60000 | 1.97 | 5913×2250×5566 | 6984 |
