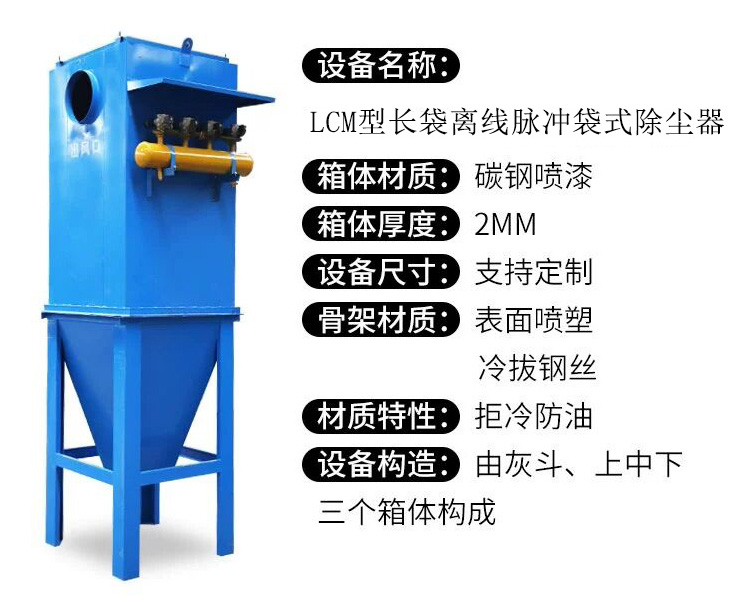

LCM-DG型長袋離線脈沖袋式除塵器|長袋離線脈沖布袋除塵器-河北古瑞得環保LCM-DG型長袋離線脈沖袋式除塵器規格定制

【產品介紹】

LCM-DG型長袋離線脈沖袋式除塵器是由殼體，灰斗及卸灰機構，進出風箱體，脈沖清灰裝置，壓縮空氣管路和其減壓裝置，走梯平臺和欄桿這幾部分構成，我們公司生產的這類產品價格便宜，質量 ，深受用戶的喜愛。

【工作原理】

長袋離線脈沖袋式除塵器工作的時候，含塵氣體會由中部箱體進入到除塵器，然后它會由下而動，流動的過程中會經布袋過濾后，粉塵會被滯留在濾袋的外面，然后凈化后的空氣會由布袋上的凈氣箱匯集，然后從出風口排出潔凈的空氣。當除塵器過濾含塵氣體 的時間后，除塵器布袋外表面的粉塵阻力會慢慢增大，它會根據實際測量的情況確定清灰的時間，長袋低壓脈沖除塵器工作時它會用脈沖控制儀發出信號指令，然后 個箱室的提升閥開始關閉，切斷過濾的氣流后，箱室的脈沖閥會開啟，以大于0.4MPa的壓縮空氣沖入到凈氣室，這樣能去除濾袋上的粉塵。當除塵器完成這個除塵動作后，提升閥會重新來打開。然后我們的袋式除塵設備會按上述程序進行連續的除塵清灰。

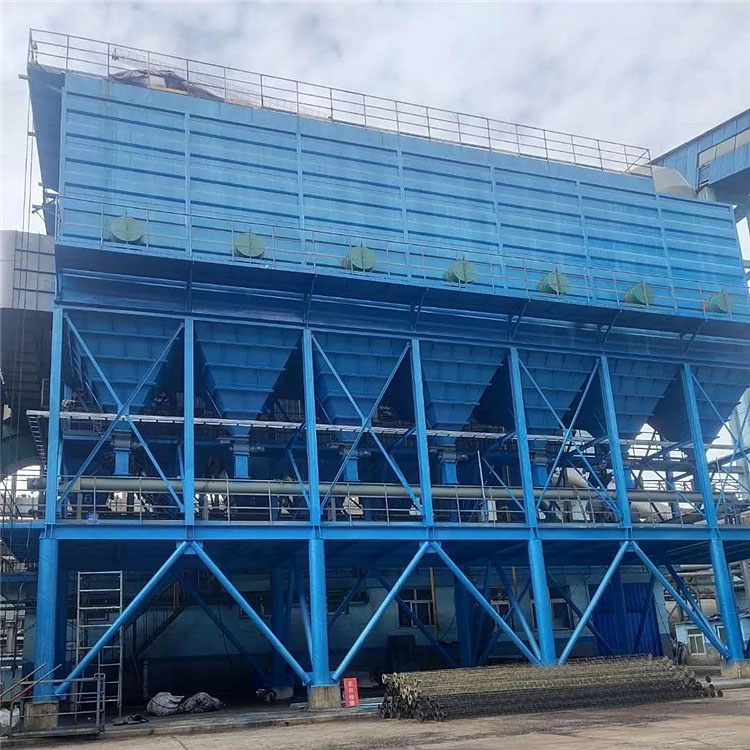

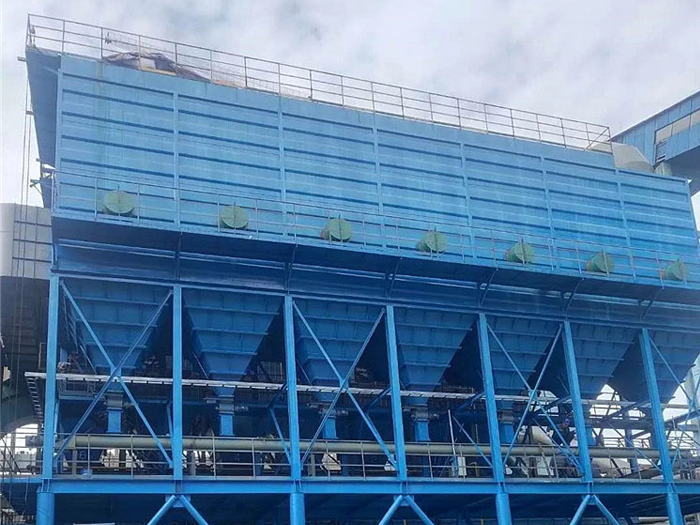

LCM-D/G型系列長袋離線脈沖除塵器是在噴吹脈沖（Jet Pulse）除塵技術的基礎上，為滿足大風量凈化需要而專門研制的具有水平的脈沖袋式除塵器，不但具有噴吹脈沖除塵器的清灰、除塵、排放濃度低等特點，還具有穩定、耗氣量低、占地面積小的特點，特別適合處理大風量的煙氣。長袋低壓脈沖袋式除塵器是一種處理風量大、清灰效果好、除塵、運行、維護方便、占地面積小的大型除塵設備。

【應用范圍】

應用于冶金、建材、電力、化工、炭黑、瀝青混凝土攪拌、鍋爐等行業的粉塵治理和物料回收。

【構造特點】

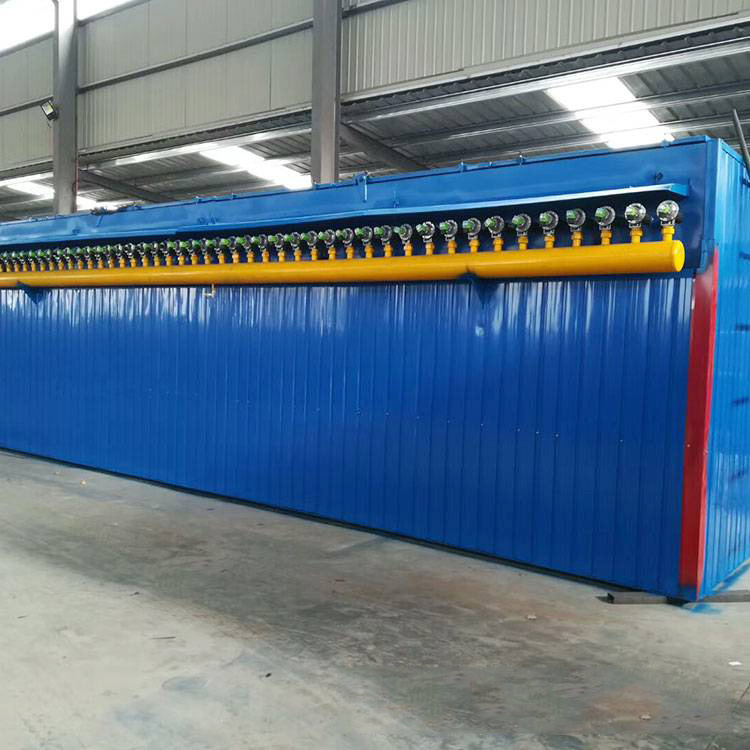

1、長袋離線脈沖除塵器主要由箱體、灰斗、進風均流管、出口風管、支架、濾袋及噴吹裝置、卸灰裝置等組成。它采用薄板型提升閥實現離線三狀態，清灰、工作。
2、長袋低壓脈沖袋式除塵器的進風均流管和灰斗導流技術解決了一般布袋除塵器常產生的各分室氣流不均勻的現象。
3、長袋低壓脈沖袋式除塵器袋究結構按不同工況有多種結構形式（八角形、圓形等）。 換濾袋簡單。
4、長袋低壓脈沖袋式除塵器濾袋上端采用彈簧脹圈形式，密封好；維修 換布袋籠標準長度為6m，還可根據需要增長1-2m。
5、長袋低壓脈沖袋式除塵器電磁脈沖閥易損件膜片的使用壽命大于100萬次。除塵器控制可采用的程控器，具有差壓、定時、手動三種控制方式，對除塵器離線網、脈沖閥、卸灰間等實現系統控制。
LCM-DG型長袋離線脈沖袋式除塵器性能參數：
含塵空氣從長袋低壓脈沖袋式除塵器的進風均流管進入各分室灰斗并在灰斗導流裝置的導流下，大顆粒的粉塵被分離直接落入灰斗，而較細粉塵吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各離線閥和排風管排入大氣。隨著過濾的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值時，由清灰控制裝置按差壓設定值或清灰時間設定值自動關閉一室離線閥后，按設定程序打開電控脈沖閥，進行停風噴吹，使濾袋內壓力驟增，將濾袋上的粉塵抖落至灰斗中，由排灰機構排出。外形尺寸根據處理含塵氣體的多少，除塵器濾袋室分為單列布置和雙列布置兩種。
LCM-DG型長袋離線脈沖袋式除塵器技術性能及外型尺寸：

項目規格	1850	2300	2800	3700	4600	5500	6500	1850×2	2300×2	2800×2	3700×2	4600×2
過濾面積m2	1850	2300	2800	3700	4600	5500	6500	3700	4600	5600	7400	9200
處理風量萬m3/h	16.2	20.7	25.2	33.3	41.4	49.5	58.5	33.3	41.4	50.4	66.6	82.8
濾袋數量（條）	616	770	924	1232	1540	1848	2156	1232	1540	1848	2464	3080
濾袋規格mm	Φ160×6050
清灰方式	離線清灰
離線分室數（個）	4	5	6	8	10	12	14	8	10	12	16	20
除塵器漏風率%	≤2%
入口濃度mg/m3	≤20g/m3
排放濃度mg/m3	50-100mg/m3
脈沖閥數量（個）	44	55	66	88	110	132	154	88	110	132	176	220
重量T	74	93	112	147	177	212	252	142	179	216	286	346
外型尺寸mm	11500 ×5500 ×13800	13800 ×5500 ×13800	16560 ×5500 ×13800	22080 ×5500 ×13800	27600 ×5500 ×13800	33120 ×5500 ×13800	38640 ×5500 ×13800	11500 ×10300 ×13800	13800 ×10300 ×13800	16560 ×10300 ×13800	22080 ×10300 ×13800	27600 ×10300 ×13800

項目規格	5500×2	6500×2	7400×2	410	460	600	680	820	925	1100	1200	1350
過濾面積m2	11000	13000	14800	410	460	600	680	820	925	1100	1200	1350
處理風量萬m3/h	99	117	133.2	3.69	4.14	5.4	6.12	7.38	8.64	9.9	10.8	12.6
濾袋數量（條）	3696	4312	4928	252	280	378	280	336	378	462	504	560
濾袋規格mm	Φ160×6050 Φ130×4050 Φ160×6050
清灰方式	離線清灰在線清灰
離線分室數（個）	24	28	32
除塵器漏風率%	≤2%
入口濃度mg/m3	≤20g/m3
排放濃度mg/m3	50-100mg/m3
脈沖閥數量（個）	264	308	352	18	20	27	20	24	27	33	36	40
重量T	74	93	112	147	177	212	252	142	179	216	286	346
外型尺寸mm	13120 ×10900 ×13800	38640 ×10900 ×13800	41400 ×10900 ×13800	4600 ×6400 ×13800	5000 ×6500 ×9750	6700 ×6600 ×9750	5020 ×6700 ×11750	6070 ×6850 ×11750	6700 ×6950 ×11750	7960 ×7125 ×11750	8800 ×7250 ×11750	9640 ×7400 ×11750
